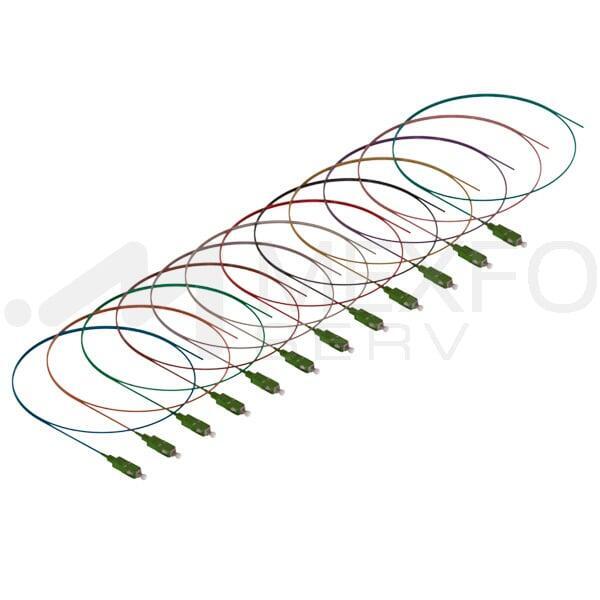

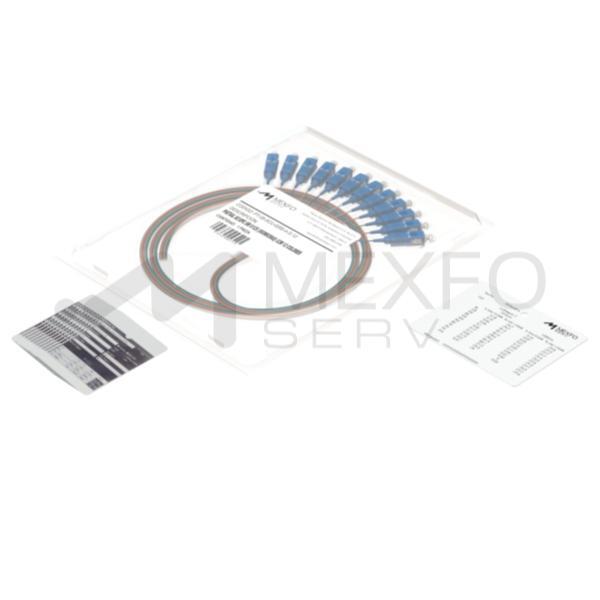

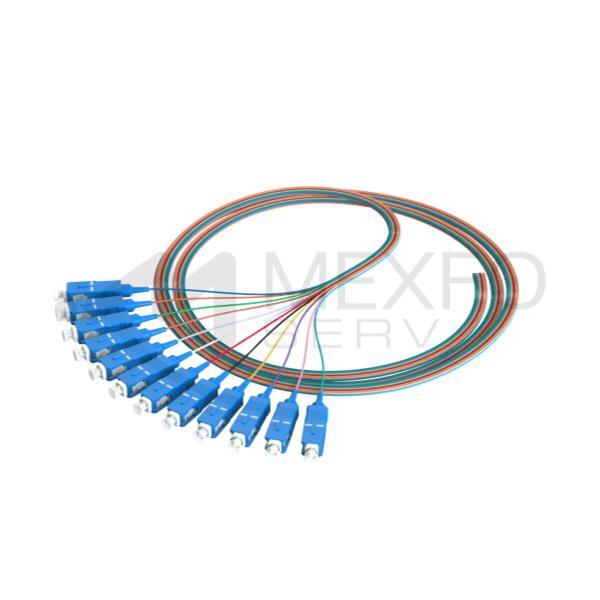

Pigtail Fibra Óptica
El pigtail Fibra Óptica es un ensamble óptico con conector en uno de sus extremos y en el otro una sección de cable de fibra óptica, el cual será empalmado con otro cable de fibra óptica, en una bandeja, charola o módulo de empalme.
MEXFOSERV® es el principal fabricante de ensambles ópticos, entre ellos el pigtail con diferentes configuraciones de conectores así como diferentes tipos de cables y fibras.
Aplicaciones
🌐 Redes de telecomunicaciones.
🌐 Parcheo/empalme.
🌐 Aplicaciones interiores.
🌐 FTTX.
🌐 Conversión de planta interna a planta externa.
Características
🌐 Conector configurable a varios tipos.
🌐 Longitudes desde 1 a 5 metros.
🌐 Código de colores según la norma TIA/EIA-598-B.
🌐 Tubo apretado.
🌐 Pulido APC y UPC.
🌐 Easy strip a 10cm.
Normas
🌐 RoHS
🌐 ANSI/TIA-568-C.3
🌐 GR-1209/1221
Comprar
Especificaciones
Recursos
Comprar
Especificaciones
| ESPECIFICACIONES CONECTORES MONOMODO | |||||||
|---|---|---|---|---|---|---|---|
| UPC (Ultra Contacto Físico) | APC (Contacto Físico Angulado) | ||||||
| Tipo de Conector | SC | FC | ST | LC | SC | FC | LC |
| Pérdida de inserción (1310nm Y 1550nm) | 0.20 dB Máximo | ||||||
| Pérdida de retorno (1310nm y 1550nm) | -55 dB Mínimo | -65 dB Max. | |||||
| Altura de fibra | +50 nm / -125 nm | +50 nm / -125 nm | |||||
| Apex Offset (Centro de la fibra) | 50μm Máximo | 50μm Máximo | |||||
| Radio de Curvatura | 7 ∼ 25mm | 7∼25mm | |||||
| Ángulo | N/A | 8º ±0.3º | |||||
| Tipo de Férula | Cerámica (Zirconia) | Cerámica (Zirconia) | |||||
| Diámetro de Férula | 2.5mm | 1.25mm | 2.5mm | 1.25mm | |||
| Color debota | Dependiendo del tipo de pulido, y/o si es multimodo o monomodo, verificar el color en ficha técnica del conector solicitado. | ||||||
| Temp. Operaciona | -25ºC ∼ 70ºC | ||||||
| Disponible en Cable 900um | Si | Si | |||||
| Durabilidad | 500 conexiones / Desconexiones por conector | ||||||
